坤灵数通S770-8核心交换机
坤灵数通S770-8核心交换机
产品报价：￥37,337.00
S770-8总装机箱
尺寸（宽 x 深 x 高，不含包材）[mm]
- 442.0mm×482.8mm×352.8mm（机箱主体尺寸，不含挂耳） - 482.6mm×585.0mm×352.8mm（包含挂耳和走线齿）
尺寸（宽 x 深 x 高，含包材）[mm]
730mm×770mm×615mm
机箱高度[U]
8
安装机柜标准
A66E
机箱材质
金属
重量（不含包材）[kg]
52.7kg（含整机、栈板、辅料包、走线齿等）
重量（满配，不含包材）[kg]
85.5
最大功耗[W]
1254W（满配）
最大散热值[BTU/hour]
4279
MTBF[years]
32.04
可用度
> 0.99999
常温噪声（声功率）[dB(A)]
- ≤78.0dB(A) @AC 1500W - ≤78.0dB(A) @AC 2500W - ≤73.8dB(A) @DC 2200W N+1供电；N+0供电时，DC电源输出负载不建议超过1780W，否则噪声可能会超过78dB(A)
主控板槽位数
2
业务板槽位数
4 说明：主控板也可提供业务接口，可提供与业务板相同的业务接入能力。
电源槽位数
6
风扇模块数量
2
接口板插槽方向
横插
主控板冗余
控制、交换单元均工作在热备（1:1）模式。
电源冗余
支持N+0、N+1、N+N模式，推荐N+1模式
风扇冗余
风扇模块支持热备份。单风扇模块故障后，系统支持短期内正常工作，但建议立即更换故障的风扇模块。
长期工作环境温度[°C]
-5°C～+45°C（-60m～1800m海拔）
短期工作环境温度[°C]
-5°C～+55°C（-60m～1800m海拔） 说明： 短期工作环境温度为45°~55°C时： - 使用PAC3KS54-DF（2500W/3000W交流&240V直流电源模块）供电时，系统配置为N+1供电模式（单个电源模块输出功率小于2100W）才支持55°C短期工作环境温度。 - 仅支持使用传输距离≤10km的光模块。
工作环境温度变化限制[°C]
1800m～5000m，海拔每升高220m最高工作温度降低1°C。
存储温度[°C]
-40°C～+70°C
长期工作环境相对湿度[RH]
5%RH～95%RH，非凝露
长期工作海拔高度[m]
-60m～+5000m
存储海拔高度[m]
＜5000m
存储环境
ETSI EN 300 019-1-1 Class 1.2 说明： - 产品有效存储期为一年。 - 有效存储期指产品在满足上述标准要求的存储环境条件下存放，其质量能满足要求的期限。
额定输入电压[V]
- 交流输入：110V AC/220V AC，50/60Hz - 高压直流输入：240V DC
输入电压范围[V]
- 交流输入：90V AC～290V AC；45Hz～65Hz - 高压直流输入：190V DC～290V DC
电源口防雷[kV]
AC输入模式，电源口：共模±6kV，差模±6kV；HVDC输入模式，电源口：共模±2kV，差模±4kV
三防（防尘/防水）
IP20
散热方式
抽风散热
气流走向
前进后出
PoE功能
不支持
整机最大供电能力[W]
- 配置6个2500W/3000W交流&240V直流电源模块：15000W（220V AC输入或240V DC输入，单个电源模块输出功率按照2500W计算） 说明： - AC电源（2500W/3000W交流&240V直流电源模块）支持通过命令开启3000W输出能力，当工作在3000W模式时，限制使用海拔在2000m以下，且不支持和其他电源混用。 - AC电源在110V输入时，不支持和其他电源混插使用，混插可能导致该电源过流保护。
产品认证
支持EMC认证 支持安规认证 支持生产认证

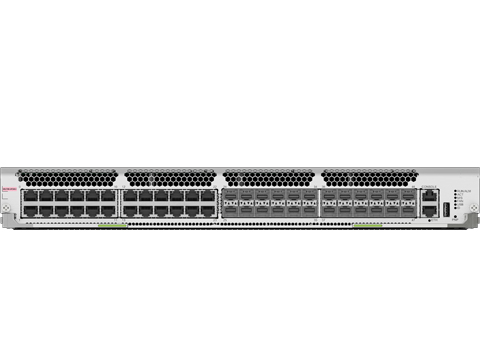

SRU7708-24T24X-E 主控处理单元
SRU7708-24T24X-E
基本信息
描述
S770-8 主控处理单元,支持24*10GE(SFP+)+24*GE(RJ45)业务端口
部件编码
03036QPW
型号
SRU7708-24T24X-E
一级分类
主控板
单板类别
主控板
备注
主控业务端口存在收敛，具体请咨询技术支持工程师。
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×55.4mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
3.64
重量（含包材）[kg]
5.96
典型功耗[W]
123
典型散热值[BTU/hour]
419.43
最大功耗[W]
161
最大散热值[BTU/hour]
549.01
内存
4GB，不可扩展
存储
Flash：5GB

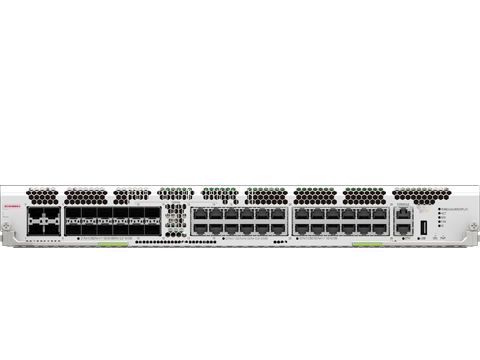

SRU7708-16ST8X4Y-H 主控处理单元
SRU7708-16ST8X4Y-H 主控处理单元
描述
S770-8 主控处理单元,支持4*25GE+8*10GE/GE光+12*GE电+4*GE Combo,或2*25GE+6*10GE光+20*GE电+4*GE Combo,或4*25GE/10GE+8*10GE/GE光业务端口
部件编码
03036QPX
型号
SRU7708-16ST8X4Y-H
一级分类
主控板
单板类别
主控板
备注
主控业务端口存在收敛，具体请咨询技术支持工程师。
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×55.4mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
3.46
重量（含包材）[kg]
5.73
典型功耗[W]
145
典型散热值[BTU/hour]
494.45
最大功耗[W]
171
最大散热值[BTU/hour]
583.11
内存
8GB，不可扩展
存储
SATA：8GB SSD
LPU770-20J4X 业务板卡 03036KAG 20个100M/1G/2.5G以太网光 和4端口100M/1G/2.5G/10G 以太网光接口板
LPU770-20J4X
LPU770-24T 03036KAE 24个千兆以太网接口
LPU770-24T
LPU770-48J 03036QPV 48个2.5G光接口板（SFP）
LPU770-48J

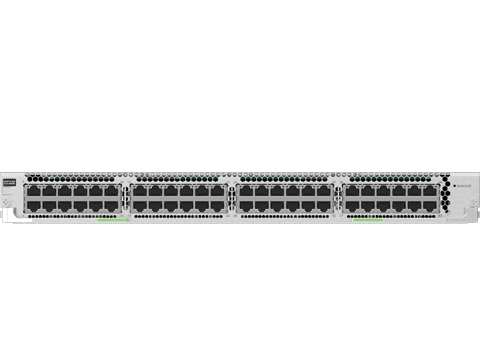

LPU770-48T
描述
48端口10M/100M/1000M以太网电接口板(RJ45)
部件编码
03036KAF
型号
LPU770-48T
一级分类
千兆接口板
单板类别
业务板
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×45.2mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
2.91
重量（含包材）[kg]
5.21
典型功耗[W]
72
典型散热值[BTU/hour]
245.67
最大功耗[W]
86
最大散热值[BTU/hour]
293.4
