坤灵数通S770-5核心交换机
坤灵数通S770-5核心交换机 02357GGF
产品价格：￥24,743.00
坤灵数通S770-5核心交换机 02357GGF
尺寸（宽 x 深 x 高，不含包材）[mm]
- 442.0mm×475.1mm×219.5mm（机箱主体尺寸，不含挂耳） - 482.6mm×577.3mm×219.5mm（包含挂耳和走线齿）
尺寸（宽 x 深 x 高，含包材）[mm]
590mm×790mm×510mm
机箱高度[U]
5
安装机柜标准
A66E
机箱材质
金属
重量（不含包材）[kg]
24.14kg
重量（满配，不含包材）[kg]
44.28kg
最大功耗[W]
744W（满配）
最大散热值[BTU/hour]
2539
MTBF[years]
35.17
可用度
> 0.99999
常温噪声（声功率）[dB(A)]
最大 77.1dB(A)
主控板槽位数
2
业务板槽位数
2 说明：主控板也可提供业务接口，可提供与业务板相同的业务接入能力。
电源槽位数
2
风扇模块数量
1
接口板插槽方向
横插
主控板冗余
控制、交换单元均工作在热备（1:1）模式。
电源冗余
支持1+0、2+0、1+1模式
风扇冗余
风机盒内支持单风扇失效。单风扇故障后，系统支持短期内正常工作，但建议立即更换故障的风机盒。
长期工作环境温度[°C]
-5°C～+45°C（-60m～1800m海拔） 说明：配套≥80km光模块使用时，仅支持-5℃~40℃环境应用。
短期工作环境温度[°C]
-5°C～+55°C（-60m～1800m海拔） 说明：短期工作环境温度为45°~55°C时，仅支持使用传输距离≤10km的光模块。
工作环境温度变化限制[°C]
1800m～5000m，海拔每升高220m最高工作温度降低1°C。
存储温度[°C]
-40°C～+70°C
长期工作环境相对湿度[RH]
5%RH～95%RH，非凝露
长期工作海拔高度[m]
-60m～+5000m
存储海拔高度[m]
＜5000m
存储环境
ETSI EN 300 019-1-1 Class 1.2 说明： - 产品有效存储期为一年。 - 有效存储期指产品在满足上述标准要求的存储环境条件下存放，其质量能满足要求的期限。
额定输入电压[V]
- 交流输入：110V AC/220V AC，50/60Hz - 高压直流输入：240V DC
输入电压范围[V]
- 交流输入：90V AC～290V AC；45Hz～65Hz - 高压直流输入：190V DC～290V DC
电源口防雷[kV]
AC输入模式，电源口：共模±6kV，差模±6kV；HVDC输入模式，电源口：共模±2kV，差模±4kV
三防（防尘/防水）
IP20
散热方式
抽风散热
气流走向
前进后出
PoE功能
不支持
整机最大供电能力[W]
- 配置2个1000W交流&240V直流电源模块：2000W - 配置2个600W交流&240V直流电源模块：1200W - 混插模式（配置1个1000W电源模块和1个600W电源模块）：1600W 说明： AC电源在110V输入时，不支持和其他电源混插使用，混插可能导致该电源过流保护。
产品认证
支持EMC认证 支持安规认证 支持生产认证

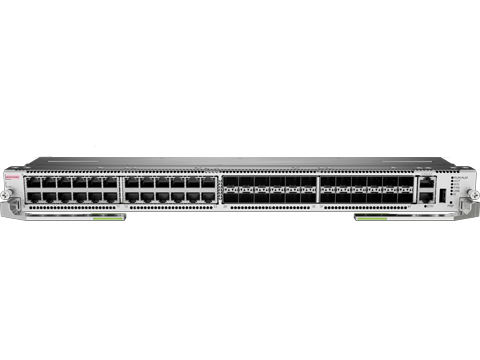

主控处理单元：SRU7705-24T24X-E 03036JY 支持24个10GE(SFP)+24个GE(RJ45)业务端口
SRU7705-24T24X-E
基本信息
描述
S770-5 主控处理单元,支持24*10GE(SFP+)+24*GE(RJ45)业务端口
部件编码
03036JYJ
型号
SRU7705-24T24X-E
一级分类
主控板
单板类别
主控板
备注
主控业务端口存在收敛，具体请咨询技术支持工程师。
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×38.9mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
3.58
重量（含包材）[kg]
5.9
典型功耗[W]
128
典型散热值[BTU/hour]
436.48
最大功耗[W]
174
最大散热值[BTU/hour]
593.34
内存
4GB，不可扩展
存储
Flash：5GB

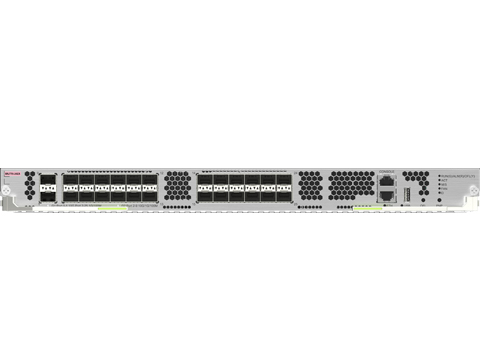

主控处理单元：SRU7705-24S2X 03036JYL 支持2个10GE(SFP)+24个GE(SFP)或 8个10GE (SFP+)业务端口
基本信息
描述
S770-5 主控处理单元,支持2*10GE(SFP+)+24*GE(SFP),或8*10GE(SFP+)业务端口
部件编码
03036JYL
型号
SRU7705-24S2X
一级分类
主控板
单板类别
主控板
备注
主控业务端口存在收敛，具体请咨询技术支持工程师。
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×38.9mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
3.14
重量（含包材）[kg]
5.1
典型功耗[W]
103
典型散热值[BTU/hour]
351.4
最大功耗[W]
121
最大散热值[BTU/hour]
412.8
内存
8GB，不可扩展
存储
SATA：8GB SSD
SRU7705-24S2X

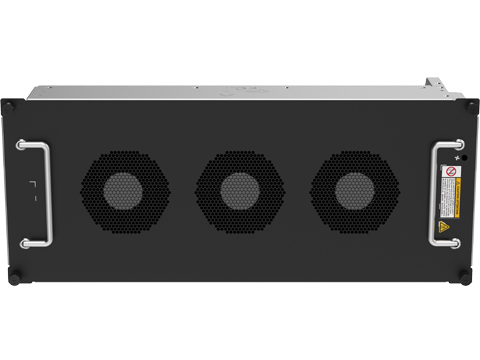

单层3风扇风机盒FAN-240SO-B 02354TBA
FAN-240SO-B

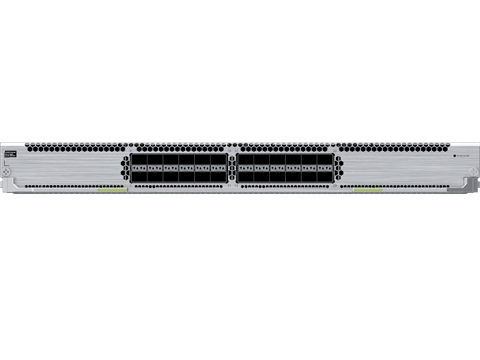

LPU770-20J4X 业务板卡 03036KAG 20个100M/1G/2.5G以太网光 和4端口100M/1G/2.5G/10G 以太网光接口板
基本信息
描述
20端口100M/1G/2.5G以太网光和4端口100M/1G/2.5G/10G以太网光接口板(SFP/SFP+)
部件编码
03036KAG
型号
LPU770-20J4X
一级分类
千兆/万兆混合速率接口板
单板类别
业务板
备注
配套SRU7705-24S2X主控时端口存在收敛，具体请咨询技术支持工程师。
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×45.2mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
2.63
重量（含包材）[kg]
4.97
典型功耗[W]
63
典型散热值[BTU/hour]
214.97
最大功耗[W]
74
最大散热值[BTU/hour]
252.5
LPU770-20J4X

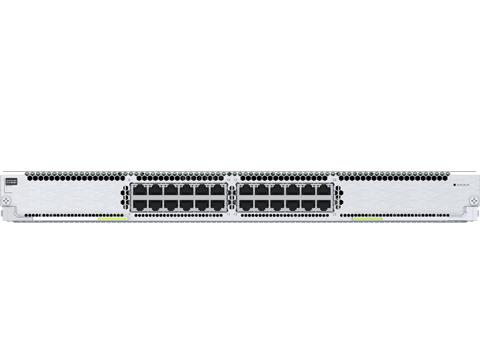

LPU770-24T 03036KAE 24个千兆以太网接口
基本信息
描述
24端口10M/100M/1000M以太网电接口板(RJ45)
部件编码
03036KAE
型号
LPU770-24T
一级分类
千兆接口板
单板类别
业务板
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×45.2mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
2.67
重量（含包材）[kg]
4.97
典型功耗[W]
50
典型散热值[BTU/hour]
170.61
最大功耗[W]
58
最大散热值[BTU/hour]
197.9
LPU770-24T

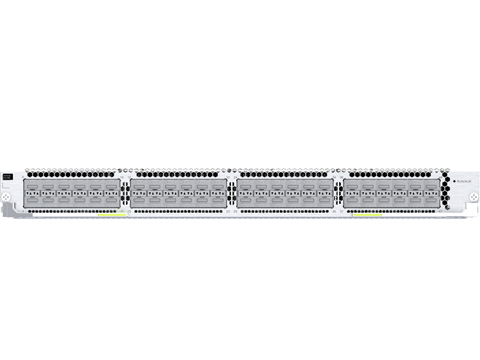

LPU770-48J 03036QPV 48个2.5G光接口板（SFP）
基本信息
描述
48端口100M/1G/2.5G以太网光接口板(SFP)
部件编码
03036QPV
型号
LPU770-48J
一级分类
千兆接口板
单板类别
业务板
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]
433.0mm×292.9mm×45.2mm
尺寸（宽 x 深 x 高，含包材）[mm]
590.0mm×470.0mm×190.0mm
重量（不含包材）[kg]
3.07
重量（含包材）[kg]
5.37
典型功耗[W]
106
典型散热值[BTU/hour]
361.7
最大功耗[W]
138
最大散热值[BTU/hour]
470.88
LPU770-48J
FE-SFP光模块
S-SFP-FE-LH40-SM1310 光模块-eSFP-FE-单模模块(1310nm,40km,LC)
S-SFP-FE-LH80-SM1550 光模块-eSFP-FE-单模模块(1550nm,80km,LC)
SFP-FE-SX-MM1310 光模块-SFP-100M/155M-多模模块(1310nm,2km,LC)
eSFP-FE-LX-SM1310 光模块-eSFP-100M/155M-单模模块(1310nm,15km,LC)
GE-SFP模块
SFP-1000BaseT 电模块-SFP-GE-电接口模块(100m,RJ45)
eSFP-GE-SX-MM850 光模块-eSFP-GE-多模模块(850nm,0.5km,LC)
SFP-GE-LX-SM1310 光模块-SFP-GE-单模模块(1310nm,10km,LC)
S-SFP-GE-LH40-SM1310 光模块-eSFP-GE-单模模块(1310nm,40km,LC)
S-SFP-GE-LH40-SM1550 光模块-eSFP-GE-单模模块(1550nm,40km,LC)
S-SFP-GE-LH80-SM1550 光模块-eSFP-GE-单模模块(1550nm,80km,LC)
eSFP-GE-ZX100-SM1550 光模块-eSFP-GE-单模模块(1550nm,100km,LC)
10GE-XFP光模块
XFP-SX-MM850 光模块-XFP-10G-多模模块(850nm,0.3km,LC)
XFP-STM64-LX-SM1310 光模块-XFP-10G-单模模块(1310nm,10km,LC)
XFP-STM64-LH40-SM1550 光模块-XFP-10G-单模模块(1550nm,40km,LC)
XFP-STM64-SM1550-80km 光模块-XFP-10G-单模模块(1550nm,80km,LC)
10GE-SFP+光模块
OMXD30000 光模块-SFP+-10G-多模模块(850nm,0.3km,LC)
SFP-10G-iLR 光模块-SFP+-9.8G-单模模块(1310nm,1.4km,LC)
OSX010000 光模块-SFP+-10G-单模模块(1310nm,10km,LC)
OSX040N01 光模块-SFP+-10G-单模模块(1550nm,40km,LC)
OSXD22N00 光模块-SFP+-10G-多模模块(1310nm,0.22km,LC,LRM)
LE2MXSC80FF0 光模块-SFP+-10G-单模模块(1550nm,80km,LC)
SFP-10G-USR 光模块-SFP+-10G-多模模块(850nm,0.1km,LC)
SFP-10G-ZR 光模块-SFP+-10G-单模模块(1550nm,80km,LC)
SFP-10G-BXU1 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1270nm/RX1330nm,10km,LC)
SFP-10G-BXD1 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1330nm/RX1270nm,10km,LC)
SFP-10G-BXU2 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1330nm/RX1270nm,20km,LC)
SFP-10G-BXD2 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1270nm/RX1330nm,20km,LC)
SFP-10G-ER-SM1330-BIDI 光模块-SFP+-10G-BIDI单模模块(TX 1330nm/RX 1270nm,40km,LC)
SFP-10G-ER-SM1270-BIDI 光模块-SFP+-10G-BIDI单模模块(TX 1270nm/RX 1330nm,40km,LC)
SFP-10G-AOC3M AOC光模块-SFP+-850nm-1G~10G-0.003km
SFP-10G-AOC10M AOC光模块-SFP+-850nm-1G~10G-0.01km
QSFP-4SFP10-AOC10M 光收发一体模块-QSFP+-40G-(850nm,10m,AOC)(对接4个SFP+)
QSFP-H40G-AOC10M 光收发一体模块-QSFP+-40G-(850nm,10m,AOC)
SFP-10G-ZCW1511 光模块-SFP+-10G-单模模块(CWDM,1511nm,70km,LC)
SFP-10G-ZCW1471 光模块-SFP+-10G-单模模块(CWDM,1471nm,70km,LC)
SFP-10G-ZCW1491 光模块-SFP+-10G-单模模块(CWDM,1491nm,70km,LC)
SFP-10G-ZCW1531 光模块-SFP+-10G-单模模块(CWDM,1531nm,70km,LC)
SFP-10G-ZCW1551 光模块-SFP+-10G-单模模块(CWDM,1551nm,70km,LC)
SFP-10G-ZCW1571 光模块-SFP+-10G-单模模块(CWDM,1571nm,70km,LC)
SFP-10G-ZCW1591 光模块-SFP+-10G-单模模块(CWDM,1591nm,70km,LC)
SFP-10G-ZCW1611 光模块-SFP+-10G-单模模块(CWDM,1611nm,70km,LC)
40GE-QSFP+光模块
QSFP-40G-SR4 光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO)
QSFP-40G-LX4 40GBase-LX4光模块-QSFP+-40G-单模(1310nm,2km,LC)-多模(1310nm,0.15km,LC)
QSFP-40G-iSM4 40GBase-iSM4光模块-QSFP+-40G-单模模块(1310nm,1.4km,MPO) (可对接4个SFP+)
QSFP-40G-eSM4 40GBase-eSM4光模块-QSFP+-40G-单模模块(1310nm,10km,MPO) (可对接4个SFP+)
QSFP-40G-iSR4 40GBase-SR4光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) (可对接4个SFP+)
QSFP-40G-LR4 40GBase-LR4光模块-QSFP+-40G-单模模块(1310nm,10km,LC)
QSFP-40G-eiSR4 40GBase-eSR4光模块-QSFP+-40G-多模模块(850nm,0.3km,MPO) (可对接4个SFP+)
QSFP-40G-ER4 40GBase-ER4光模块-QSFP+-40G-单模模块(1310nm,40km,LC)
CFP-40G-SR4 高速光模块-CFP-40G-多模模块(850nm,4*10G,0.1km,MPO)
CFP-40G-LR4 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,10km,直口LC)
CFP-40G-ER4 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,40km,直口LC)
CFP-100GE-ZR4 100GBase-CFP模块-100G-单模模块(1310nm 波段,4*25G,80km,直口LC)
100GE-CFP光模块
CFP-100G-SR10 高速光模块-CFP-100G-多模模块(850nm,10*10G,0.1km,MPO)（可对接10个SFP+或2个QSFP+)
CFP-100G-LR4 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,10km,直口LC)
CFP-100G-ER4 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,40km,直口LC)
CFP-100GE-ZR4 100GBase-CFP模块-100G-单模模块(1310nm 波段,4*25G,80km,直口LC)
BIDI-SFP光模块
SFP-FE-LX-SM1310-BIDI 光模块-eSFP-FE-BIDI单模模块(TX1310/RX1550,15km,LC)
SFP-FE-LX-SM1550-BIDI 光模块-eSFP-FE-BIDI单模模块(TX1550/RX1310,15km,LC)
SFP-GE-LX-SM1310-BIDI 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,10km,LC)
SFP-GE-LX-SM1490-BIDI 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,10km,LC)
SFP-GE-BXU1-SC 1000Base-BIDI单纤双向光模块-SFP-GE-单模模块(TX1490nm/RX1310nm,10km,SC)
LE2MGSC40ED0 光模块-SFP-GE-BIDI单模模块(TX1490/RX1310,40km,LC)
LE2MGSC40DE0 光模块-SFP-GE-BIDI单模模块(TX1310/RX1490,40km,LC)
SFP-GE-ZBXD1 光模块-eSFP-GE-单纤双向模块(1570nm(Tx)/1490nm(Rx),80km,LC)
SFP-GE-ZBXU1 光模块-eSFP-GE-单纤双向模块(1490nm(Tx)/1570nm(Rx),80km,LC)
华为网络设备常用线缆
SFP-10G-CU1M SFP+-10G-高速电缆-1m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用
SFP-10G-CU3M SFP+-10G-高速电缆-3m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用
SFP-10G-AC10M SFP+-10G-有源高速电缆-10m-(SFP+20公)-(CC2P0.32黑(S))-(SFP+20公)-室内用
QSFP-4SFP10G-CU1M QSFP+-4SFP+10G-高速电缆-1m-(QSFP+38公)-(CC8P0.254黑(S))-(4*SFP+20公)-室内用
QSFP-4SFP10G-CU3M QSFP+-4SFP+10G-高速电缆-3m-(QSFP+38公)-(CC8P0.32黑(S))-(4*SFP+20公)-室内用
QSFP-4SFP10G-CU5M QSFP+-4SFP+10G-高速电缆-5m-(QSFP+38公)-(CC8P0.4黑(S))-(4*SFP+20公)-室内用
SFP-10G-AOC10M AOC光模块-SFP+-850nm-1G~10G-10m
QSFP-40G-CU1M QSFP+-40G-高速电缆-1m-(QSFP+38公)-(CC8P0.254黑(S))-(QSFP+38公)-室内用
QSFP-40G-CU3M QSFP+-40G-高速电缆-3m-(QSFP+38公)-(CC8P0.32黑(S))-(QSFP+38公)-室内用
QSFP-40G-CU5M QSFP+-40G-高速电缆-5m-(QSFP+38公)-(CC8P0.4黑(S))-(QSFP+38公)-室内用
SFP+STACK-CU0M5 0.5m 专用堆叠线缆（10GE）
SFP+STACK-CU1M5 1.5m 专用堆叠线缆（10GE）
