IE-1000-4P2S-LM工业交换机

思科CISCO IE-1000-4P2S-LM工业交换机 |全部端口6个，4个POE或POE+端口 2个GE SFP 光口| 内存：128M DDR2 ECC | FLASH:160M | 重量 0.77KG 紧凑的轻量管理型非模块化交换机

思科CISCO IE-1000-4P2S-LM工业交换机

一、产品概述

思科®工业以太网（IE）1000系列交换机是紧凑型坚固型交换机，面向IT网络知识有限的运营技术（OT）用户。IE 1000系列交换机提供了从传统工厂到数字解决方案的轻松转换。对于机器制造商和机器对机器（M2M）解决方案来说，它是一种基于GUI、管理简单的入门级产品。IE 1000非常适合温度恶劣、空间狭小的场所，并且支持以太网供电（PoE），无需IT管理。

IE 1000非常适合需要小型且易于管理的硬化产品的工业以太网应用，包括工厂自动化、智能交通系统、城市监控程序、建筑自动化等。

思科IE 1000系列交换机补充了当前相关思科工业交换机的工业以太网产品组合，如思科IE 2000、IE 3000、IE 4000和IE 5000系列管理交换机。

IE 1000可以很容易地安装在您的网络上。通过用户友好的web设备管理器，IE 1000提供了简单的开箱即用的配置和简化的操作管理，可以在工业网络上提供高级和安全的多服务。

二、特点和优点

Cisco IE 1000系列交换机专为低成本、低端口和小尺寸而设计。他们提供：

可扩展性：提供四种型号，支持5、6、8和10个以太网端口，具有快速以太网（FE）和千兆以太网（GE）、铜缆和光纤上行链路选项

易于集成：零接触IP发现或动态主机配置协议（DHCP）IP寻址和简单的基于web GUI的管理

PnP（即插即用）：通过应用配置、安装所需映像，自动将新设备配置到网络中，而无需手动干预

快速启动时间：从冷启动开始50秒

可管理性：Web GUI界面，以及通过简单网络管理协议（SNMP）和syslog的诊断和分析选项

安全：安全访问；港口安全；TACACS+和RADIUS AAA客户端：控制网络访问的安全协议

IEEE 802.1x安全：为希望连接到网络的设备提供身份验证机制。具有MAC身份验证旁路的单主机模式

最小化数据负载：VLAN感知、互联网组管理协议（IGMP）和DHCP监听，以过滤不需要的数据

轻度管理：生成树协议（STP）、链路层发现协议（LLDP）、思科发现协议感知

粘性MAC：使IE1K能够保留其动态学习的MAC地址，并避免新设备在端口上连接

具有每端口支持的BootP服务器：当客户端发送BootP请求时，服务器会根据相同的DHCP池配置以BootP响应进行响应

千兆上行链路：两条基于SFP的光纤上行链路，可实现长达50英里（80公里）的链路

工业PoE：所选型号最多支持8个PoE（IEEE 802.af）和PoE+（802.3at）

冗余电压馈电、报警继电器支持和DIN导轨安装

工业环境合规性和认证：以太网/IP（CIP）

产品对比

产品型号	全部端口	快速上联	上联光口	快速下联	POE/POE+	PoE Budget	电源
IE-1000-4T1T-LM	5	1		4			12-24V
IE-1000-6T2T-LM	8	2		6			12-24V
IE-1000-4P2S-LM	6		2		4	120W	48-54V
IE-1000-8P2S-LM	10		2		8	180W	48-54V

Table 1. Cisco IE 1000 Series Switches Configurations

Product Number Total Ports Fast Ethernet Copper Uplink GE SFP Uplink Fast Ethernet Copper Downlink PoE/PoE+ PoE Budget Input Power Voltage

IE-1000-4T1T-LM 5 14 12-24V

IE-1000-6T2T-LM 8 2 6 12-24V

IE-1000-4P2S-LM 6 2 4 120W 48-54V

IE-1000-8P2S-LM 10 2 8 180W 48-54V

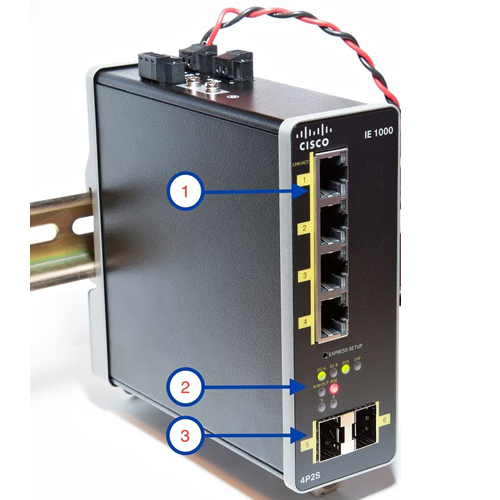

IE-1000-4P2S-LM 产品指示灯

1	10/100 BASE-T ports	3	SFP module slots
2	LEDs

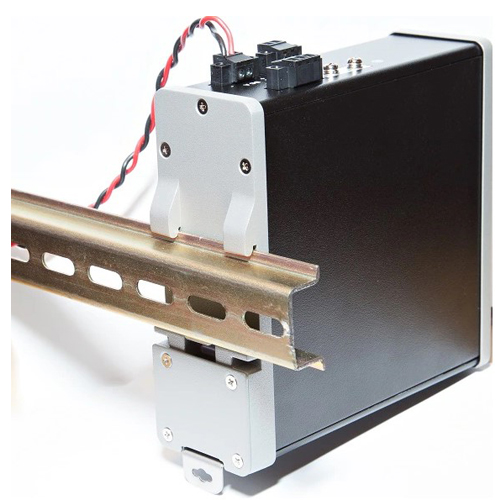

IE-1000-4P2S-LM 导轨式安装图

产品端口参数

Product Number	Total Ports	Fast Ethernet Copper Uplink	GE SFP Uplink	Fast Ethernet Copper Downlink	PoE/PoE+	PoE Budget	Input Power Voltage
IE-1000-4T1T-LM	5	1		4			12-24V
IE-1000-6T2T-LM	8	2		6			12-24V
IE-1000-4P2S-LM	6		2		4	120W	48-54V
IE-1000-8P2S-LM	10		2		8	180W	48-54V

电源选项

Product Number	Wattage	Rated nominal input operating range	PoE/PoE+ support¹	More Details
PWR-IE50W-AC=	50W	AC 100-240V/1.25A 50-60Hz or DC 125-250V/1.25A	No	Click here for more details on these DIN Rail power supplies³
PWR-IE50W-AC-L=²	50W	AC 100-240V/1.2A 50-60Hz	No
PWR-IE65W-PC-AC=	65W	AC 100-240V/1.4A 50-60Hz or DC 125-250V/1.0A	Yes
PWR-IE65W-PC-DC=	65W	DC 24-48VDC/4.5A	Yes
PWR-IE170W-PC- AC=	170W	AC 100-240V/2.3A 50-60Hz or DC 125-250V/2.1A	Yes
PWR-IE170W-PC- DC=	170W	DC 12-54VDC/2.3A	Yes
PWR-IE240W-PCAC-L=²	240W	AC 100-240V/3.5A 50-60Hz	Yes
PWR-IE480W-PCAC-L=²	480W	AC 100-240V/6.0A 50-60Hz	Yes
STK-RACK- DINRAIL=	19 in. DIN Rail mount kit

产品主要参数

Description	Specification
Hardware	● DRAM: 128 MB DDR2 without ECC ● Onboard flash memory: 160 MB
Alarm	● Alarm I/O: output connector on top panel of 4P2S and 8P2S, 1.0A@24VDC or 0.5A@48VDC
Power consumption	● IE1000-4T1T: 4.2W ● E1000-6T2T: 5.3W ● IE1000-4P2S: without PoE 8.6W, with PoE 72-140.4W ● IE1000-8P2S: without PoE 10.6W, with PoE 134.4-205.2W
Connectors and cabling	● 100BASE-FX MMF (2 km)—TBD with engineer input ● 10/100/1000BASE-T ports: RJ-45 connectors, 4-pair Category 5 UTP cabling
Dimensions (H x W x D) including DIN rail	● IE-1000-4T1T-LM: 5.0” H x 1.50” W x 4.5” D (127mm H x 38mm W x 115mm D) ● IE-1000-6T2T-LM: 5.0” H x 1.8” W x 4.5” D (127mm H x 45.7mm W x 115mm D) ● IE-1000-4P2S-LM, IE-1000-8P2S-LM: 5.0”H x 1.8” W x 5.3”D (127mm H x 45.7mmW x 134mm D)
Weight	● IE-1000-4T1T-LM - 1.10 lb (0.50 kg) ● IE-1000-6T2T-LM - 1.25 lb (0.57 kg) ● IE-1000-4P2S-LM - 1.70 lb (0.77 kg) ● IE-1000-8P2S-LM - 1.85 lb (0.84 kg)

软件功能

Description	Specification
Software features	LLDP, Cisco CDP aware, MSTP, STP Portfast, ICMP Vlans, static IP, Trust Ingress DSCP, COS, Priority Port, port - security, IGMP querier, DHCP server SNMP v2/v3, SNMP traps, syslog, IGMP snooping, DHCP snooping, BPDU guard, Etherchannel, Alarms, PoE capability, Smartport Macro, SPAN/Port Mirroring, Strom Control, EtherNet/IP (EDS)
